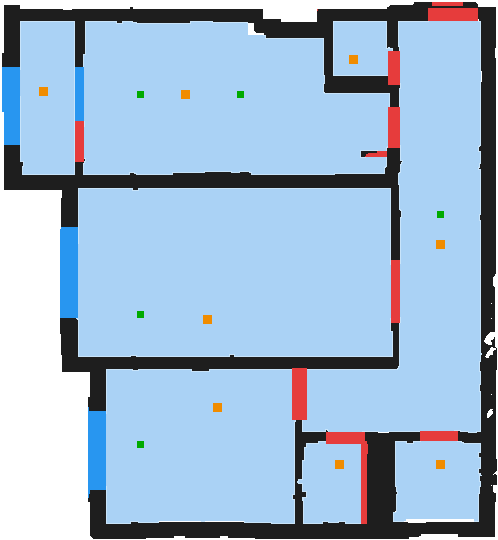

Проект электропроводки квартиры (по плану квартиры)
Сформирован автоматически по плану квартиры и нормам, применяемым в Кыргызской Республике. Это типовое проектное решение: его нужно проверить и подписать у инженера-электрика и согласовать там, где затрагиваются несущие конструкции.
Итог
| Показатель | Значение |
|---|---|
| Рекомендованный вариант | C — Оптимальный: штробы в перегородках, потолок и пол — где дешевле |
| Стоимость (материалы + работы) | 116 755 сом (материалы 63 623, работы 53 132) |
| Кабель | 3×1,5 мм² — 118 м, 3×2,5 мм² — 174 м, 3×6 мм² — 13 м |
| Штробы | штроба горизонтальная, перегородки — 0,1 м; штроба вертикальная, несущие/наружные — 27,1 м; штроба вертикальная, перегородки — 5,5 м |
| Штробы в несущих стенах | 27,1 м, только вертикальные короткие спуски; горизонтальных — 0 |
| Групп в щите | 7, каждая с дифавтоматом; щит 24 мод., резерв 8 мод. |
| Розетки на расстоянии шнура (1,8 м) от любой точки стен комнаты и кухни | 74 % |
| Освещение (светодиоды, по нормам освещённости) | 273 Вт, ~348 кВт·ч/год, ~571 сом/год |
Сравнение вариантов прокладки
Трассы для каждого варианта найдены одним и тем же алгоритмом (кратчайший по стоимости путь по графу: штробы в стенах, гофра по плите над натяжным потолком, гофра в стяжке, проходы через перегородки). Если группа не проходила по падению напряжения или времени отключения, сечение увеличивалось автоматически.
| Вариант | Стоимость, сом | Кабель, м | Штробы в несущих, м | Отверстий | Увеличено сечение |
|---|---|---|---|---|---|
| A — Потолок: всё по плите над натяжным потолком, к точкам — вертикальные спуски | 162 643 | 365 | 50,2 | 9 | Г3→4 мм², Г2→6 мм² |
| B — Пол + потолок: розетки по полу в стяжке (в мокрых зонах — сверху), свет по потолку | 121 696 | 324 | 30,1 | 7 | — |
| C — Оптимальный: штробы в перегородках, потолок и пол — где дешевле | 116 755 | 305 | 27,1 | 9 | — |
Выбор: самый дешёвый вариант; при равенстве — с меньшими штробами в несущих стенах (сейсмика).
Группы щита
| Группа | Аппарат | Кабель | Длина, м | Pр, Вт | Iр, А | ΔU, % | Zs, Ом | Утечка, мА |
|---|---|---|---|---|---|---|---|---|
| Г1 Освещение | QF1 B10 А, 30 мА | ВВГнг(А)-LS 3×1,5 | 118 | 273 | 1,2 | 1,55 | 3,42 | 1,6 |
| Г2 Розетки комнат, коридоров, санузла, лоджий | QF2 C16 А, 30 мА | ВВГнг(А)-LS 3×2,5 | 64 | 2 500 | 10,9 | 4,65 | 1,38 | 5,0 |
| Г3 Розетки кухни | QF3 C16 А, 30 мА | ВВГнг(А)-LS 3×2,5 | 42 | 3 500 | 15,2 | 4,39 | 1,06 | 6,5 |
| Г4 Электроплита | QF4 C32 А, 100 мА | ВВГнг(А)-LS 3×6 | 13 | 7 000 | 30,4 | 1,14 | 0,49 | 12,3 |
| Г5 Стиральная машина | QF5 C16 А, 30 мА | ВВГнг(А)-LS 3×2,5 | 14 | 2 200 | 9,6 | 0,97 | 0,63 | 4,0 |
| Г6 Кондиционер | QF6 C16 А, 30 мА | ВВГнг(А)-LS 3×2,5 | 38 | 2 500 | 10,9 | 2,87 | 1,01 | 4,7 |
| Г7 Водонагреватель (резерв, если нет ГВС) | QF7 C16 А, 30 мА | ВВГнг(А)-LS 3×2,5 | 15 | 2 000 | 8,7 | 0,92 | 0,64 | 3,6 |
Ввод: выключатель нагрузки 2P 63 А. Расчётная мощность квартиры — 10 кВт (СП 31-110-2003 табл. 6.1, квартира с электроплитой); фактически разрешённую мощность и автомат на вводе в этажном щите нужно взять из техусловий дома.

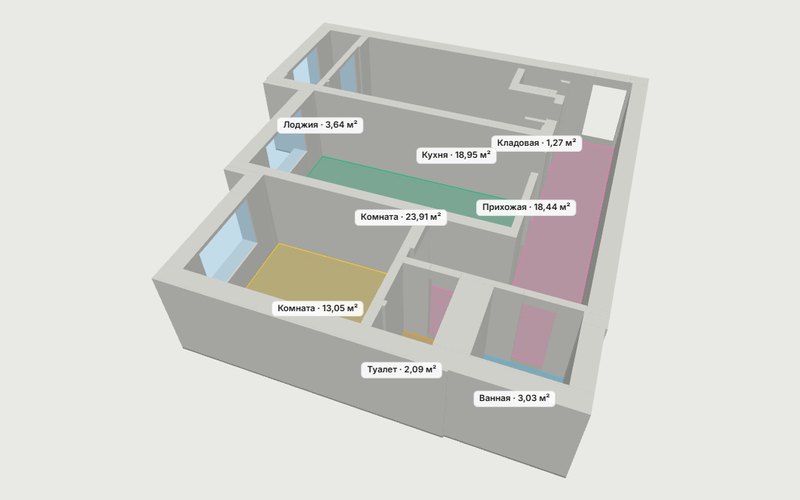

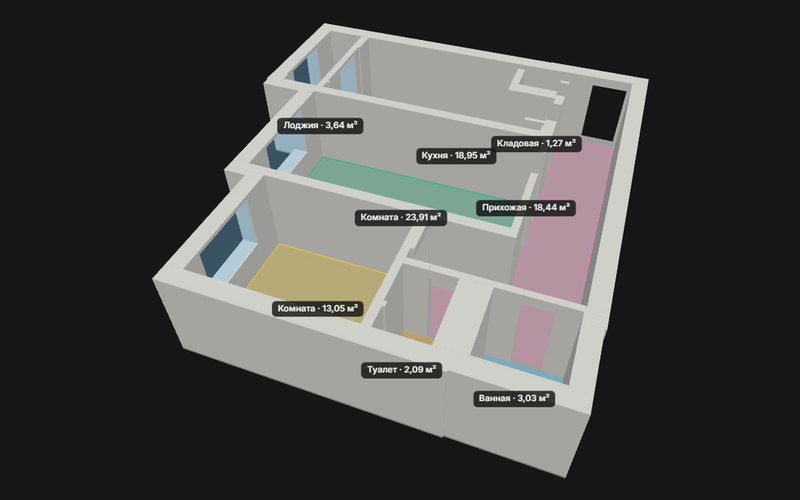

Точки по помещениям
| Помещение | Состав |
|---|---|
| Кладовая | выводы света: 1 (h 2,7); выключатели: 1 (h 0,9) |
| Лоджия | выводы света: 1 (h 2,7); розетки: 1 (h 0,6) |
| Кухня | выводы света: 1 (h 2,7); выключатели: 1 (h 0,9); розетки: 5 (h 1,1 ×2, 1,1 ×2, 2,05, 0,3, 0,3 ×2); плита: 1 (h 0,15) |
| Комната | выводы света: 1 (h 2,7); выключатели: 1 (h 0,9); розетки: 6 (h 0,3 ×2, 0,3 ×2, 0,3 ×2, 0,3 ×2, 0,3 ×2, 0,3 ×2); кондиционер: 1 (h 2,1) |
| Прихожая | выводы света: 7 (h 2,7, 2,7, 2,7, 2,7, 2,7, 2,7, 2,7); выключатели: 3 (h 0,9, 0,9, 0,9); розетки: 2 (h 0,3, 0,3) |
| Комната | выводы света: 1 (h 2,7); выключатели: 1 (h 0,9); розетки: 4 (h 0,3 ×2, 0,3 ×2, 0,3 ×2, 0,3 ×2); кондиционер: 1 (h 2,1) |
| Туалет | выводы света: 1 (h 2,7); водонагреватель: 1 (h 1,9) |
| Ванная | выводы света: 1 (h 2,7); розетки: 1 (h 1,1); стиральная: 1 (h 1,1) |
Освещение
| Помещение | Норма, лк | Площадь, м² | Нужно, лм | Светодиоды, Вт | Выводов |
|---|---|---|---|---|---|
| Кладовая | 50 | 1,27 | 176 | 1,8 | 1 |
| Лоджия | 50 | 3,64 | 506 | 5,1 | 1 |
| Кухня | 150 | 18,95 | 7 896 | 79,0 | 1 |
| Комната | 150 | 23,91 | 9 962 | 99,6 | 1 |
| Прихожая | 50 | 18,44 | 2 561 | 25,6 | 7 |
| Комната | 150 | 13,05 | 5 437 | 54,4 | 1 |
| Туалет | 50 | 2,09 | 290 | 2,9 | 1 |
| Ванная | 50 | 3,03 | 421 | 4,2 | 1 |
Допущения (уточнить на объекте)
- Щиток ЩК — у входа (по анкете: на плане не обозначен), центр 1,7 м от пола.
- Кухня — по общей планировке (layout.json): мойка, варочная панель, холодильник отдельно.
- Согласование с сантехникой: в санузле и на кухне кабели не прокладываются по полу (там трубы), только сверху со спусками.

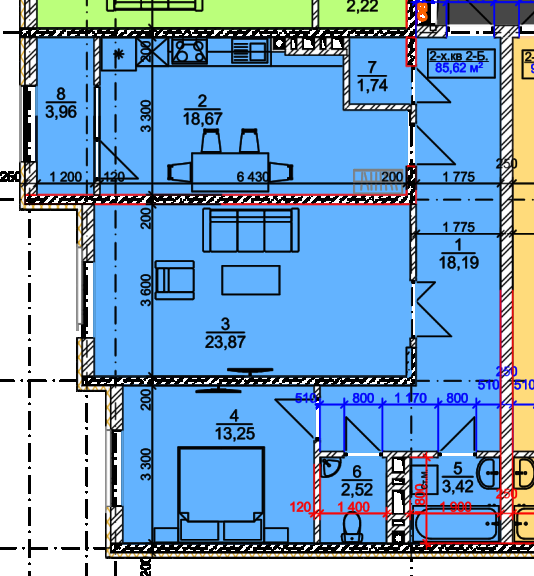

- Квартира по плану этажа проекта ГИК: сантехника и кухня стоят так, как нарисовано на плане (ванна, раковины, унитаз, стиральная машина «Ст.м», мойка, варочная панель).
- Стояки «ОВ ВК» на плане обозначены в стене лестничной клетки у входа в квартиру — группа Ш1 (кухня). Ванная и туалет в ~4,5 м от неё: вторая группа Ш2 принята в вентблоке между ванной и туалетом — допущение, сверить с разделом ВК проекта.
- Холодильник — у торца кухонного гарнитура рядом с кладовой (на плане не обозначен). Символ «*» в начале гарнитура не расшифрован (вероятно, вентканал или газовый прибор) — уточнить по проекту.
- Зона 1–2 санузла — до 0,6 м от края ванны (розеток нет).
- Несущими/наружными считаются стены без соседа, толщиной ≥0,18 м и граничащие с лоджиями.
- Z внешн Ом: 0.4 — сопротивление петли до квартирного щитка (стояк, ВРУ)
- плита: электрическая — на плане газовых приборов не обозначено; уточнить по разделу ГСН проекта
- ГВС: уточнить — в Бишкеке есть дома с центральным ГВС; линия водонагревателя закладывается как резерв
- потолок натяжной: True — в Бишкеке типично; кабель в гофре по плите над натяжным потолком, без штробления перекрытия
- стяжка мм: 50 — прокладка в гофре под стяжкой возможна при стяжке ≥ 50 мм
- часов в день: 3.5 — оценка для жилья
Нормативная база
- ПУЭ, 7-е изд., гл. 7.1 «Электроустановки жилых... зданий» — применяется в КР (входит в перечень норм Минстроя КР 2024; текст ПУЭ-7 размещён в библиотеке КР) (текст гл. 7.1).
- СП 31-110-2003 «Проектирование и монтаж электроустановок жилых и общественных зданий» — указан в перечне норм КР для проектирования электрооборудования жилых зданий (табл. 6.1, разд. 9 — текст; п. 14.27 — пересказ).
- СП 76.13330.2016 «Электротехнические устройства» — справочно (РФ), правила монтажа скрытых проводок (пересказ п. 6.3.5.2).
- СП 52.13330.2016 / СН КР 23-05 «Естественное и искусственное освещение» — нормы освещённости; текст СН КР не найден (пересказ).
- Жилищный кодекс КР; порядок перепланировки (Бишкекглавархитектура) — закон: вмешательство в несущие конструкции — только по проекту и согласованию; Бишкек — сейсмичность 8–10 баллов (пересказ (economist.kg, kaktus.media)).
- ТР ТС 004/2011 «О безопасности низковольтного оборудования» (ЕАЭС, КР — член) — закон: аппараты, кабели, розетки — с маркировкой EAC (общеизвестно, текст не открывали).
У каждого числа в tools/design_rules.json указаны источник и статус: норма, рекомендация, практика, допущение. Помечено «пересказ» — сверено по вторичному источнику; номер пункта нужно подтвердить по официальному тексту. Цены — бишкекские прайсы «от» (mtt.kg, 220city.kg, elmaster.kg) и оценки; перед закупкой уточнить.
